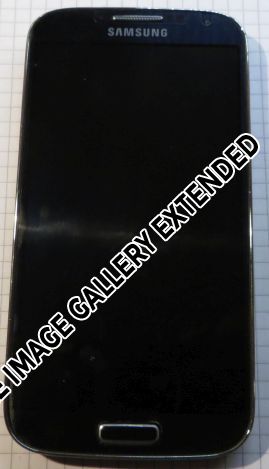

Mein geliebtes Samsung Galaxy S4 GT-I9505 startet nicht mehr ... GENAU 2 Jahre alt - ist das Zufall ?

Beim Neustart nach dem Anzeigen des ersten Logos bleibt es gleich hängen und schaltet sich wieder ab. Ein hochbooten ist nicht mehr möglich. Recovery Boot und ähnliche Tricks gehen auch nicht. Nach einiger Recherche im Internet hatte ich herausgefunden das der Fehler (mal wieder) nicht nur bei mir auftritt und mit den Ein/Aus-Schalter zu tun hat. Sucht man etwas genauer in der Bucht so findet man diverse Händler die genau diesen Schalter fürs S4 als Ersatzteil für 1,50 Euro anbieten !

  • Galaxy_S4_01

  • Galaxy_S4_02

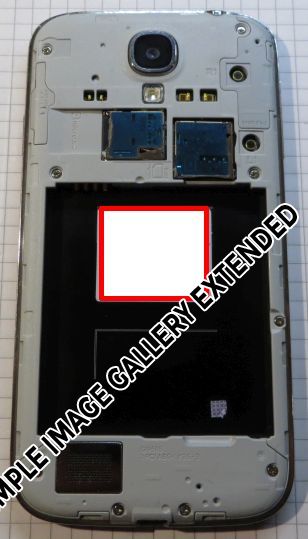

Ersatzteil bestellt und los gehts : Deckel auf, Akku raus, Speicherkarte und SIM-Karte raus.

  • Galaxy_S4_03

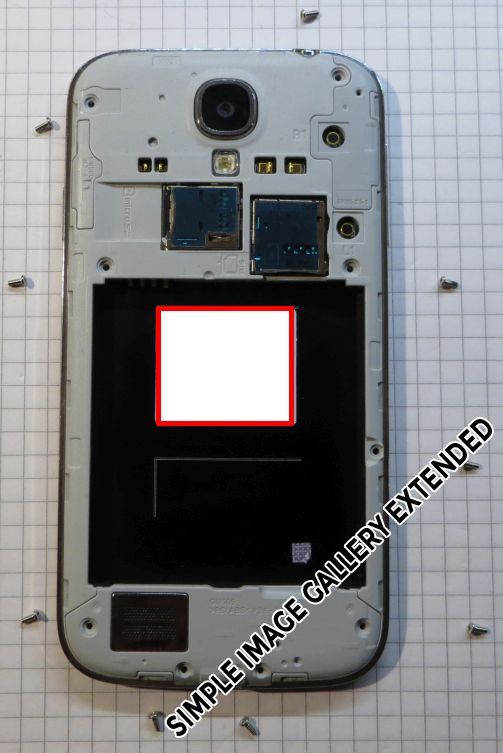

Mit einem kleinen Kreuzschlitz-Schraubendreher die 9 Schräubchen rausdrehen :

  • Galaxy_S4_04

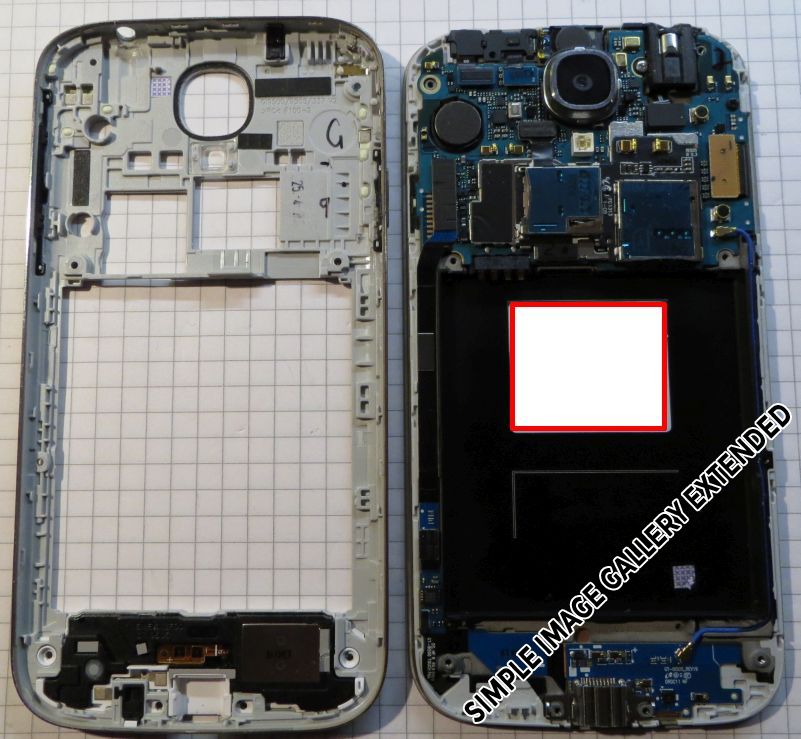

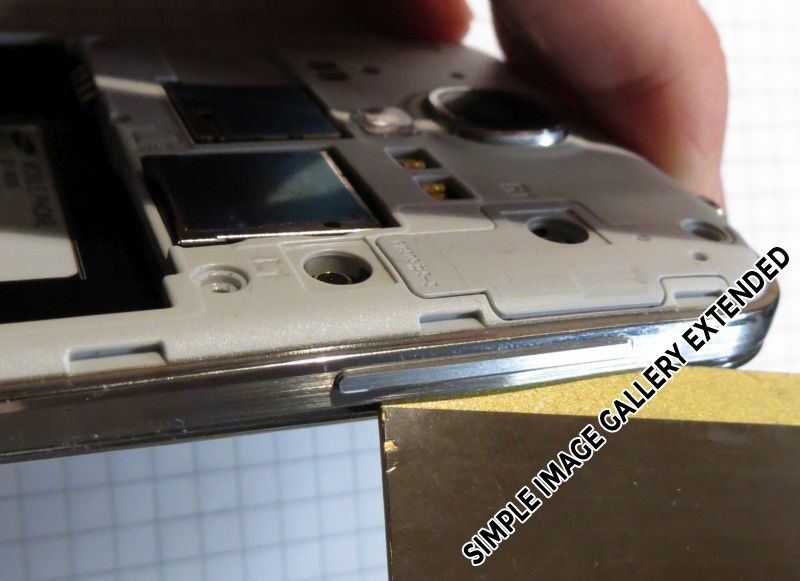

Jetzt zuerst mit Fingernagel und dann z.b. alter Bankkarte rund ums Gehäuse fahren und die Rückseite abklipsen :

  • Galaxy_S4_05

  • Galaxy_S4_06

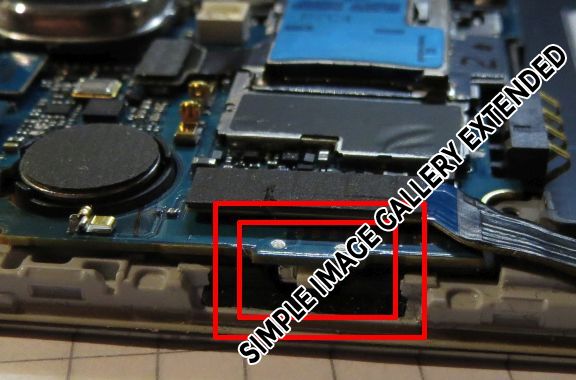

Und da haben wir auch schon den kaputten Schalter :

  • Galaxy_S4_07

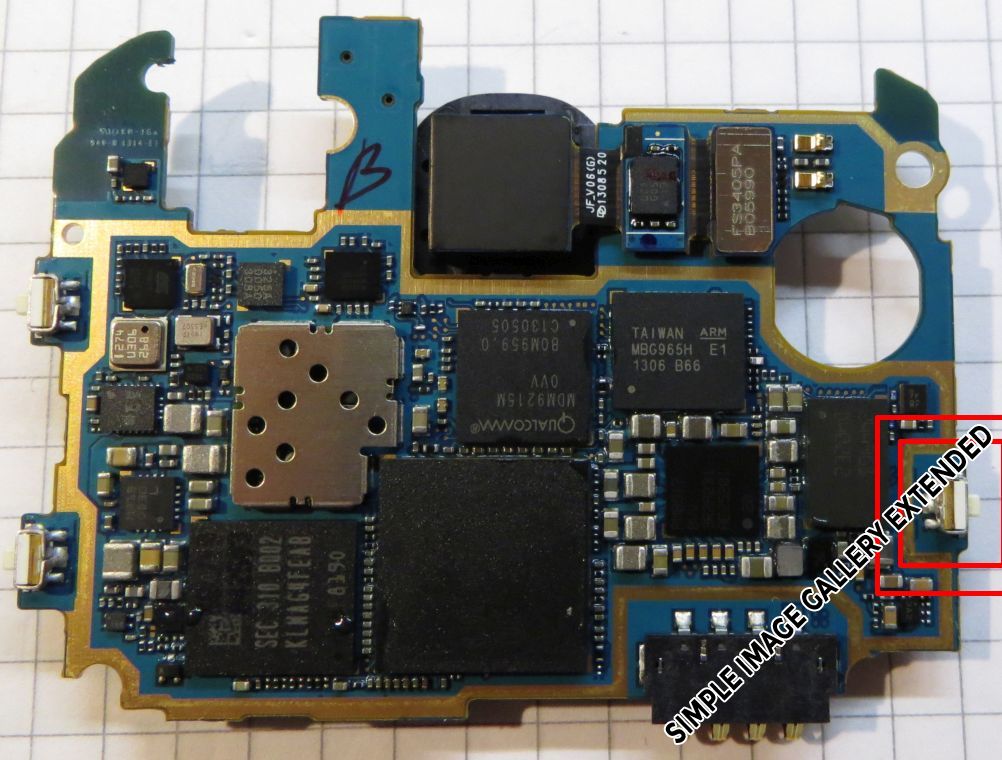

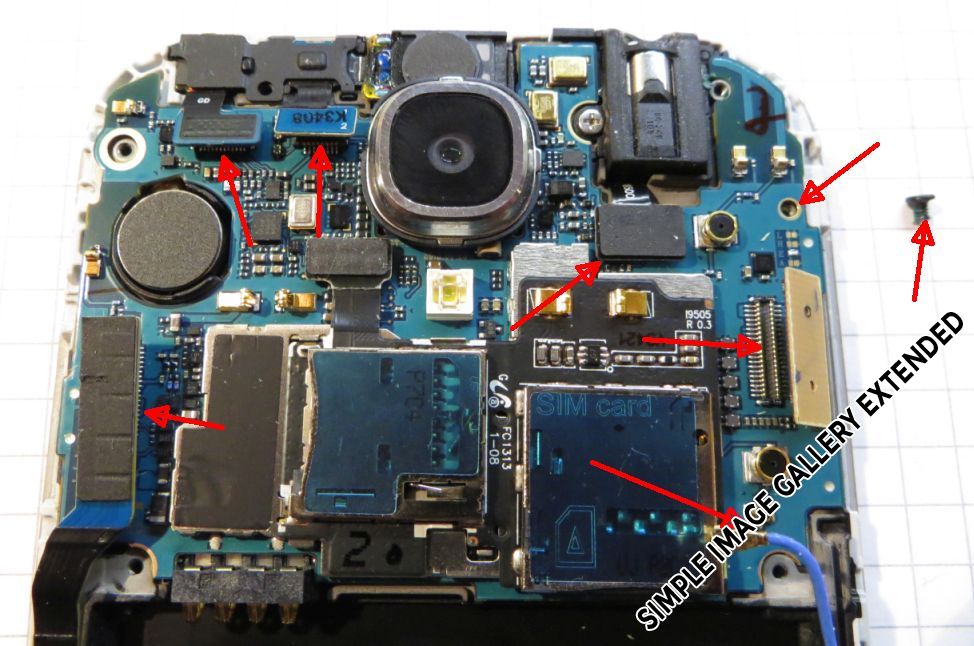

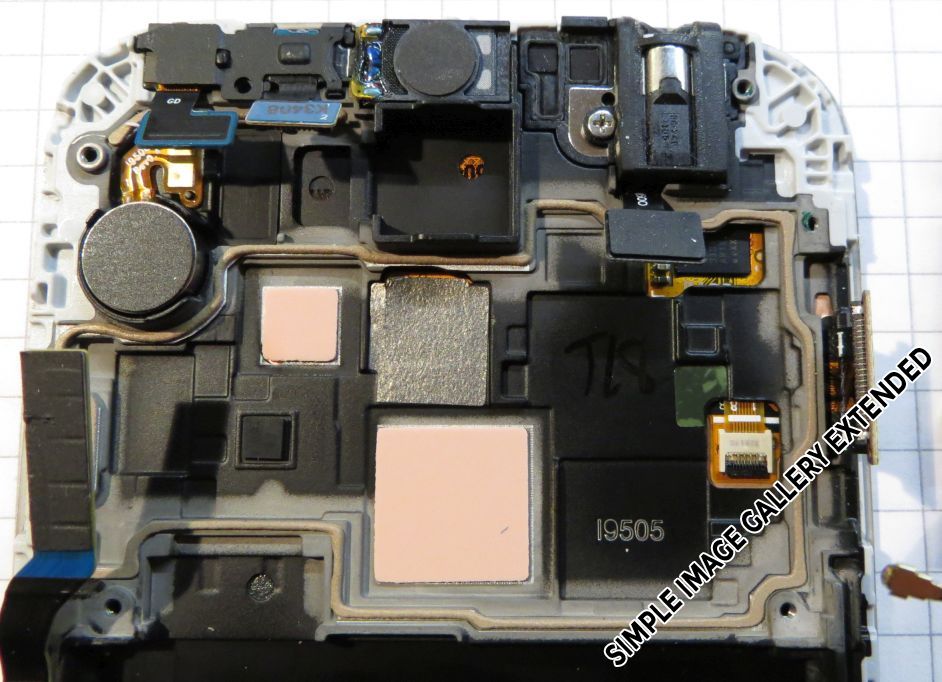

Also muss das Mainboard raus. Dazu 5 Folienverbinder (am besten einfach mit Fingernagel) abstecken sowie eine Schraube rausdrehen :

  • Galaxy_S4_08

  • Galaxy_S4_09

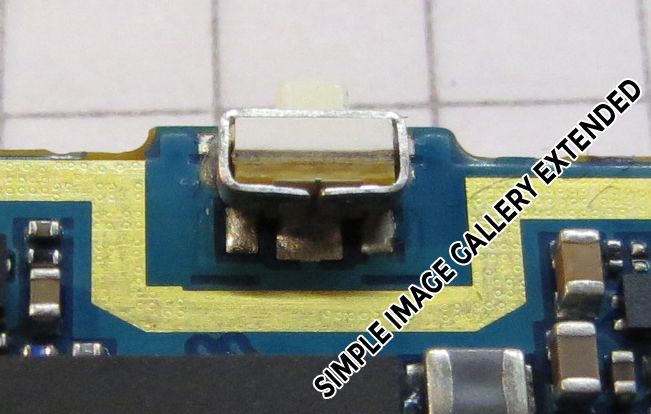

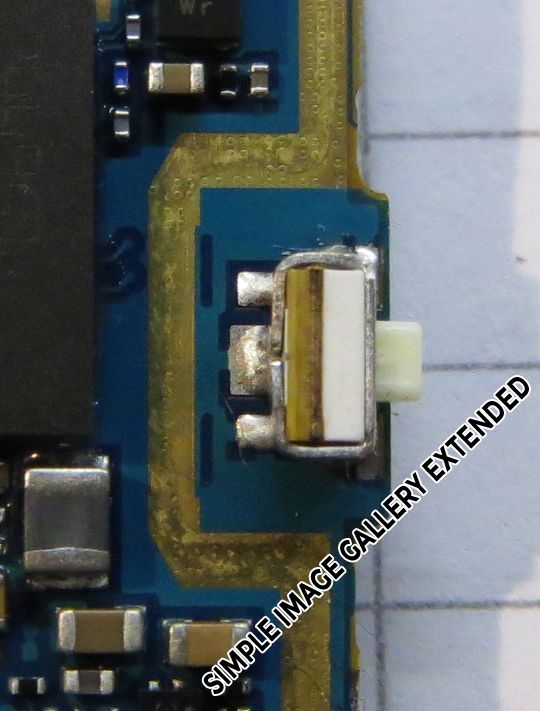

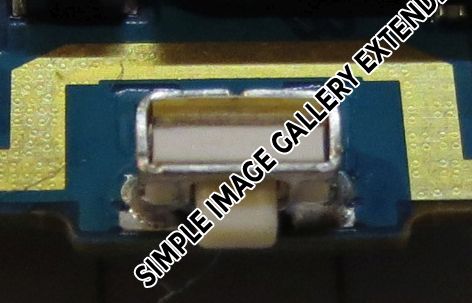

Schauen wir uns den Schalter genauer an :

  • Galaxy_S4_10

  • Galaxy_S4_11

  • Galaxy_S4_12

  • Galaxy_S4_13

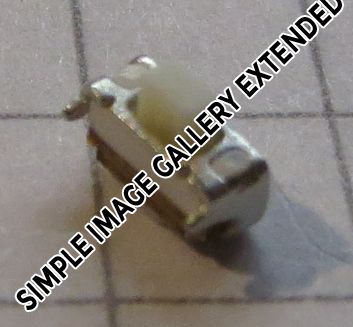

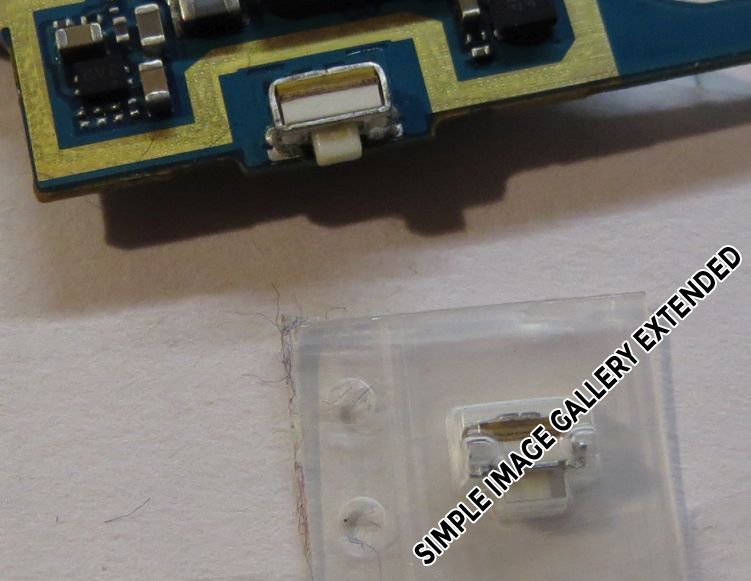

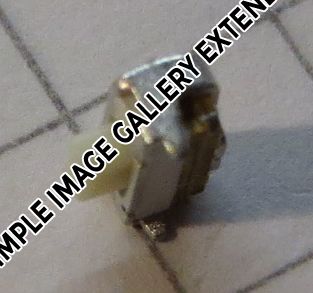

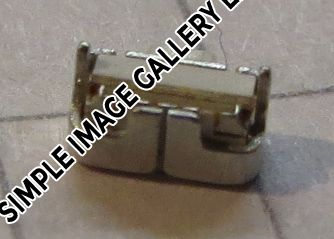

und da kommt auch schon das Ersatzteil :

  • Galaxy_S4_14

  • Galaxy_S4_15

  • Galaxy_S4_16

  • Galaxy_S4_17

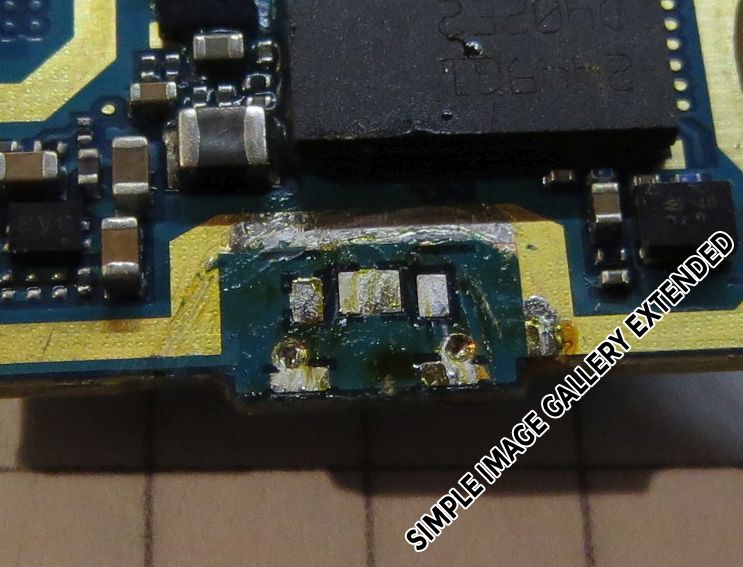

Schalter auslöten und Lötpads reinigen. Scheint ein Taster nach Masse zu sein ...

  • Galaxy_S4_18


Neuen Schalter aufsetzen und am Gehäuse aussen vorne zuerst verlöten :

  • Galaxy_S4_19

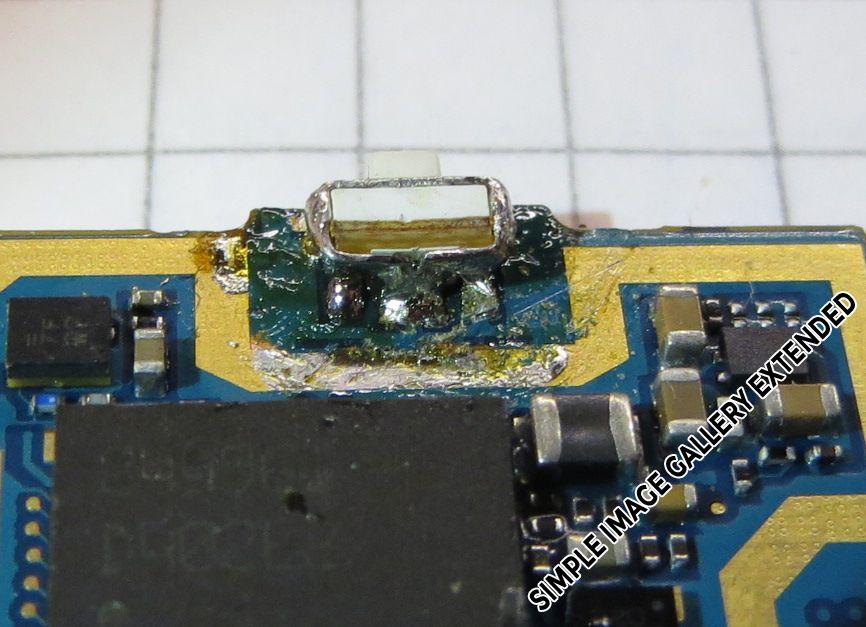

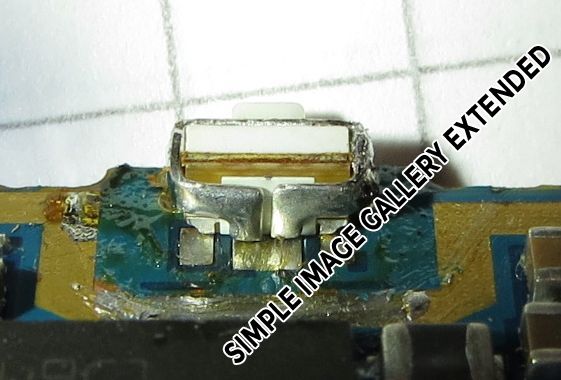

Dann die beiden Kontaktflächen an die Pads anlöten (keine Sorge, habs nachher noch saubergemacht) :

  • Galaxy_S4_20


Juhu ! alles läuft wieder und das Teil fährt hoch !

  • Galaxy_S4_21
